Takto vypadá proud 115 pikoampérů.
Keithley 480 se vyráběl od roku 1978 – při rozlišení 2nA má přesnost měření 1pA.
Keithley 485 byl představen v roce 1994 – minimální rozlišení 2nA s přesností 100fA.
Keithley 6485 přišel na trh na přelomu milénia – minimální rozlišení 2nA s přesnosti 10fA. Tento měřák bych si někdy rád osahal, protože dál už je to jenom nereálný sen. Další v pořadí je už jen sub–femtoampérmetr Keithley 6430 z roku 2013, doposud se prodává za více jak 30k€. Má minimální rozlišení 1pA a přesnost 1a (attoampéra =10⁻¹⁸). Nic přesnějšího asi není potřeba.

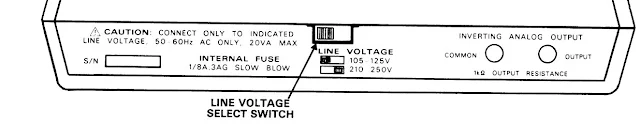

Můj pikoampérmetr Keithley 480 přišel poštou z USA – 6.1. byl odeslán z Phoenixu v Arizoně, 13.1. dorazil do Paříže a 17.1. byl doručen v Česku. Měřák má vzadu přepínač pro výběr 115/230V~ Takto se zmiňuje přepnutí v návodu.
Mělo by stačit pouze přepnout přepínač. Jenže můj měřák má vzadu ještě konektor GPIB – ten ale z výroby v měřáku není. Je zde přidána karta GPIB Keithley 1763, ta má své vlastní napájení včetně transformátoru a taktéž přepínač pro volbu napětí.
Kdybych pouze přepnul přepínač podle manuálu a připojil měřák k síti, se zlou bych se potázal. Bylo potřeba zařízení otevřít a přepnout volbu napájení i uvnitř.
Celé modul pouze přes optočlen čte BCD hodnotu, která se pak zobrazuje na displeji. Nic víc neumí. Nesdělí nám, jaký rozsah je nastaven ani nic jiného. Lze pouze vyčíst hodnotu, případně dostat OVER. Takto je to popsáno v manuálu:
Pro připojení k počítači jsem již podruhé s úspěchem použil [AR488].
Keithley 480 naživo
Vše další je podrobně zdokumentováho na youtube
použití
EEVblog podrobně o Keithley 480
