Starý mlýnek na kávu Quamar M80, vymačkaná tlačítka a poškozený program v paměti, taktéž nemožnost uložit data. Přepoklad byl, že budeme měnit celou řídící desku.
Nakonec to dopadlo jako „ošoupaná fleška.“ Stačilo zamčený procesor natvrdo smázout a pak opakovaně přepsat paměť pro data. Procesor má 8kB flash paměti pro program a celých 512B EEPROM pro data. Displej jsou čtyři segmentové LED a zobrazuje jen multiplexováním. Čtyři ovládací tlačítka. Počítadlo namletých káv.
Napsal jsem jednoduchý firmware pro řízení, který zachovává původní logiku ovládání.
Ke stažení na [create.arduino.cc] nebo [zaloha].
.jpg)
Všechny poznámky exportované v [PDF] s odkazy na datasheety.
K programování mikrokontrolerů ATMega ještě stále používám Arduino UNO a shield [DIYMORE].

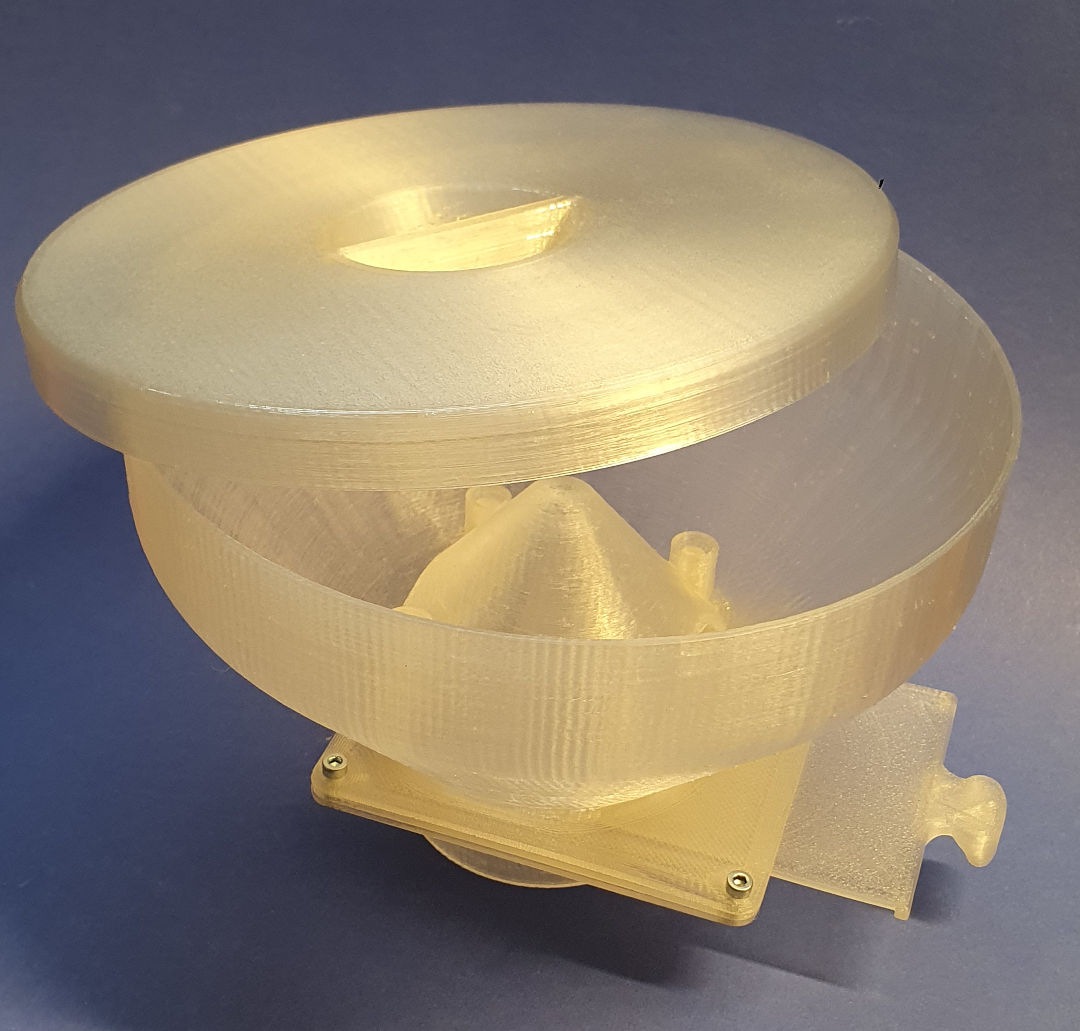

3D tisk násypky [thingiverse].
Opravený mlýnek slouží v Antikvariátu (v Brně na křižovatce Úvoz/Údolní) [mapy.cz]
