Malinko pokročilejší měřák nejen pro studenty elektroniky...

Po více než roce používání jsme se s AD3 už skamarádili.

Analog Discovery 3

Zařízení, ze kterého jsem nadšený a které dělá čest svému jménu. Chcete-li zkoumat zákoutí nejen analogových signálů, je tohle dobrá cesta. AD3 jsem pořídil vlastně hned, co se objevil; což bude rok a kousek. Předchozí verze byla výrazně slabší, tak jsem musel čekat.

AD3 není profesionální ultrapřesný měřící přístroj, ale kompromisní kompilace mnoha zařízení do jediného. Cílová skupina jsou studenti a hobby bastlíři.

Podrobné info od výrobce [Digilent]. Prodává např.[cz.mouser.com].

Anotace výrobce

Odpovídá přesně tomu, co jsem používáním ověřil. Digilent Analog Discovery 3 je multifunkční testovací a měřicí zařízení, které uživatelům umožňuje měřit, vizualizovat, generovat, zaznamenávat a ovládat obvody se smíšeným signálem všeho druhu. Nízkonákladový Analog Discovery 3 je dostatečně malý, aby se vešel do kapsy, ale dostatečně výkonný na to, aby nahradil hromadu laboratorního vybavení. Poskytuje studentům inženýrství, fandům a nadšencům elektroniky svobodu pracovat s analogovými a digitálními obvody prakticky v jakémkoli prostředí. V laboratoři nebo mimo ni.

Aplikace WaveForms

Zařízení je připojené po USB k počítače. Software WaveForms běží na Windows, macOS, Linuxu včetně ARM (provozoval jsem na Odroid N2L).

Ovládací aplikace WaveForms je ke [stažení] zdarma a bez připojeného zařízení běží v demo režimu, kde je možné si všechny funkce otestovat, abychom získali reálnou představu, co všecho Analog Discovery 3 umí. Protože prostý výčet funkcí nebude stačit. Pojďte si to v demo režimu zkusit.

Přehled funkcí

Všechny funkce přehledně viz [seznam]. Ke každé funkci existuje velmi podobný návod, [Digilent blog] s výukovými materiály a spoustou dalších informací. Existují také videonávody, ale ty nejdou ve výkladu tak do hloubky jako texové příručky.

[1] osciloskop (2 kanály: 9MHz | 125 MS/s | 14bitů | max ±25V)

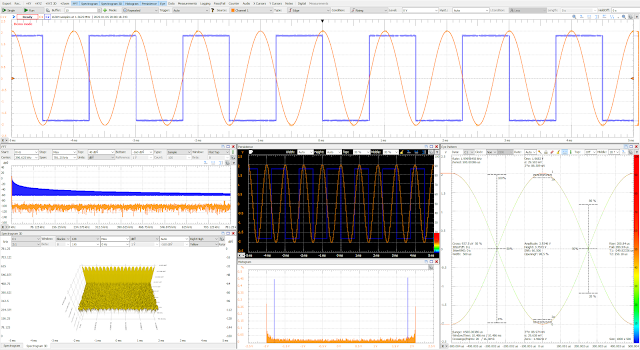

Podporuje různá zobrazení

[eye diagram] zobrazí informace o kvalitě a integritě signálu (jitter, šum, zkreslení, přeslechy)

Nabízí rozsáhlé možnosti digitálních fitrů včetně lock–in zesilovače.

[2] generátor funkcí (2 kanály: 9MHz | 125 MS/s | 14bitů | max ±5V)

včetně rozmítání a modulací

[3] napájení zdroj (dva výstupy min ±0.5V max ±5V / 800mA max)

[4] voltmetr (AC/DC ±25V)

[5] napěťový data logger (DC, True RMS, AC RMS)

[6] logický analyzátor (16 kanálů | 3.3V ale 5V toleratní | 125 MS/s)

[7] pattern generator pro digitilní techniku

[8] static I/O (logika, LED, 7segmetový diplej, tlačítko, posuvník)

[9] spektrální analyzátor (2 kanály: 0 – 62.5MHz)

[10] síťový analyzátor (frekvence 20μHz – 9MHz | 10001 kroků)

Podporuje zobrazení:

– Bode: Zobrazuje amplitudovou a fázovou charakteristiku obvodu v závislosti na frekvenci.
– Time: Průběh v čase, lze sledovat odezvu obvodu na skokovou změnu napětí a analyzovat dobu náběhu a ustálení.
– Nichols: Zobrazuje amplitudovou charakteristiku v závislosti na fázi.

– Nyquis: Zobrazuje imaginární složku frekvenční charakteristiky v závislosti na reálné složce.

[11] impedanční analyzátor

[12] měření charakteristik tranzistorů

umí (diodu | PNP | NPN | N-FET | P-FET)

měřená data lze zobrazit i v časové doméně

[13] analyzátor komunikačních protokolů (UART | SPI | I2C | CAN | CEC | JTAG | SWD | AVR)

[14] integrovaný editor skriptů

např. přednastavená ukázka konfigurace generátoru signálu pro generování zvuku klavíru

Další drobnosti

– podporuje trigger [external] | [cross]

– propojení [Matlab] [LabView]

– využití [SDK] WaveForms

Příslušenství

AD3 obsahuje běžný 30pinový 2.54mm „pin header“ konektor, který je skvělý pro logický analyzátor, ale třeba pro osciloskop bychom chtěli raději připojit klasické osciloskopické sondy. Proto je v nabídce řada příslušenství, keré můžu jen doporučit.
